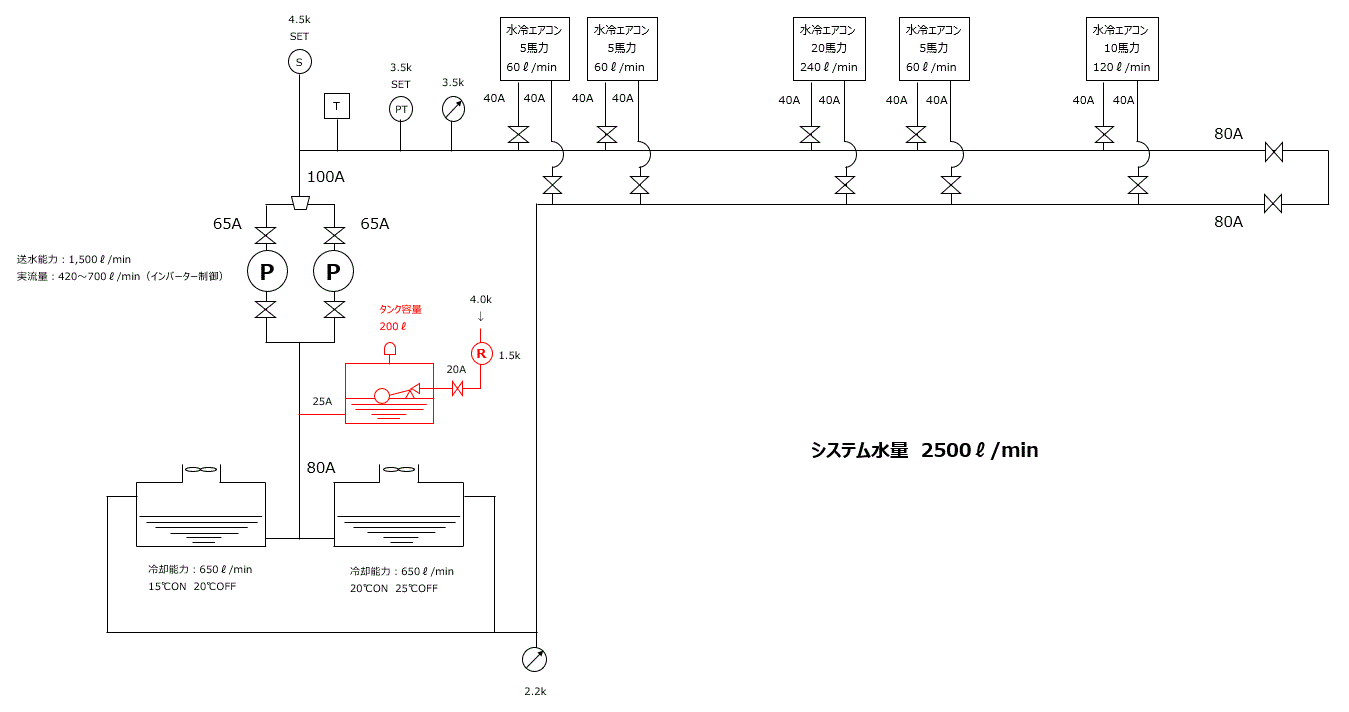

｜ 会議室へ ｜ 雑談コーナーへ ｜ 建築設備フォーラム ｜ 　　投稿前に、必ず読んで下さい　→　「利用時のルール」　　「免責事項」 　　(注)　閲覧は ▼ のマークを、クリックして下さい。 　　過去ログの検索　→   新規投稿 ┃ツリー ┃一覧 ┃トピック ┃検索 ┃過去ログ   24 / 406 ﾂﾘｰ ←次へ　｜　前へ→ ▼ 22613)　空調用冷却水系統の圧力上昇 空調の鬼 24/5/28(火) 15:53 22618)　Re:空調用冷却水系統の圧力上昇 いのさん 24/5/30(木) 7:50 22619)　Re:空調用冷却水系統の圧力上昇 空調の鬼 24/5/30(木) 9:17 22620)　Re:空調用冷却水系統の圧力上昇 いのさん 24/5/30(木) 10:55 22641)　Re:空調用冷却水系統の圧力上昇 いのさん 24/6/15(土) 9:24 22618)　Re:空調用冷却水系統の圧力上昇  いのさん  - 24/5/30(木) 7:50 -    開放型の冷却塔にみえるのですが密閉型でしょうか？ 冷却塔の下に温度とＯＮ　ＯＦＦがありますがファンの設定でしょうか？ 開放型冷却塔なら冷却水管系に安全弁は取り付けません 密閉型ならクッションタンクや膨張塔で代役します 引用あり パスワード 22619)　Re:空調用冷却水系統の圧力上昇  空調の鬼  - 24/5/30(木) 9:17 -    いのさん 回答ありがとうございます。 冷却塔は密閉型です。 ON-OFFはファンと散水ポンプの設定温度です。 やはり、膨張タンクのようなバッファが必要になるのですね。 参考までに、膨張タンクを入れた際の系統を検討してみました。 （前回投稿した図面の誤記修正も含めて） 本来は冷却塔に入る前にタンクを入れたいのですが、スペース的に 冷却塔出側とポンプのサクション側に入れるしかなさそうです。 この系統でも効果はあるでしょうか？ 【系統図2.gif : 21.7KB】 引用あり パスワード 〜添付ファイル〜 ・名前 ： 系統図2.gif ・サイズ ： 21.7KB 22620)　Re:空調用冷却水系統の圧力上昇  いのさん  - 24/5/30(木) 10:55 -    ファンとポンプのＯＮ/ＯＦＦですが 逆だと思います 温度が下がればＯＦＦ 温度が上がればＯＮ です。 ただし冬季の凍結には注意が必要です 冬季使用しないのなら冷却水を抜くことは可能ですが 冬季も使用するならヒーターを入れるか 凍結防止剤を入れるかです 凍結防止剤を入れる場合は膨張塔も密閉型が必要です あと余談になりますが２０馬力の冷却水配管ですが５０Ａ必要だと思います。 引用あり パスワード 22641)　Re:空調用冷却水系統の圧力上昇  いのさん  - 24/6/15(土) 9:24 -    どうなったのか心配しています。 お返事いただけたらありがたいです。 引用あり パスワード   新規投稿 ┃ツリー ┃一覧 ┃トピック ┃検索 ┃過去ログ   24 / 406 ﾂﾘｰ ←次へ　｜　前へ→ ページ：  ┃  記事番号：    (SS)C-BOARD v3.8 is Free
