　▼アイソメ複線化  ワンダーライン 16/1/31(日) 19:56
　　　┗Re:アイソメ複線化  ワンダーライン 16/1/31(日) 20:00

　───────────────────────────────────────
　■題名 ： アイソメ複線化
　■名前 ： ワンダーライン
　■日付 ： 16/1/31(日) 19:56
　-------------------------------------------------------------------------

たまにはＣＡＤ(Tf@S)の話でもと

既に実行している人もいるでしょうが

これから始めたい方への参考となればよいのですが。

まぁ　できても問題は山積みなんです。

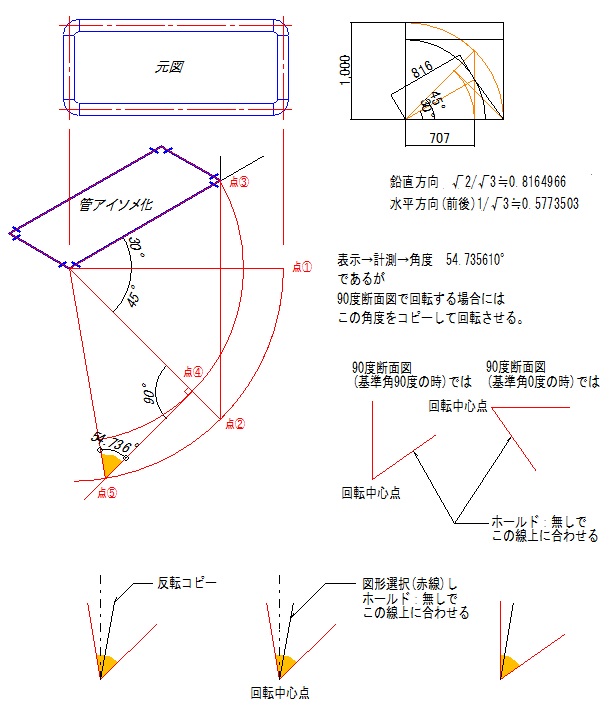

【図形とアイソメの互換性.jpg : 104.1KB】

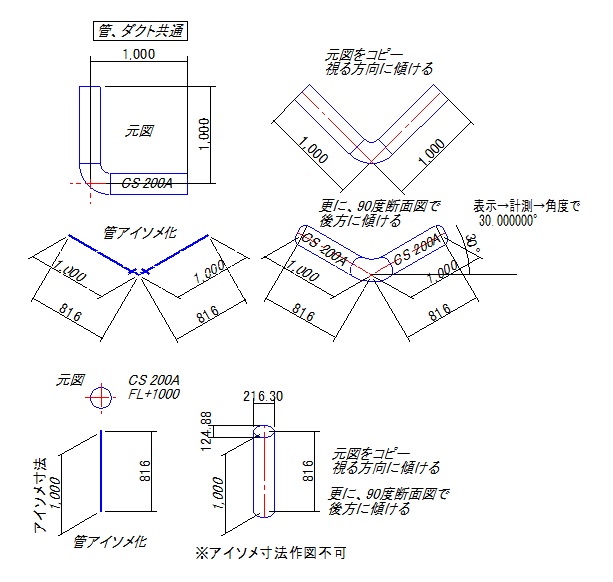

【図形を後方へ傾けると.jpg : 89.7KB】

　




　───────────────────────────────────────
　■題名 ： Re:アイソメ複線化
　■名前 ： ワンダーライン
　■日付 ： 16/1/31(日) 20:00
　-------------------------------------------------------------------------

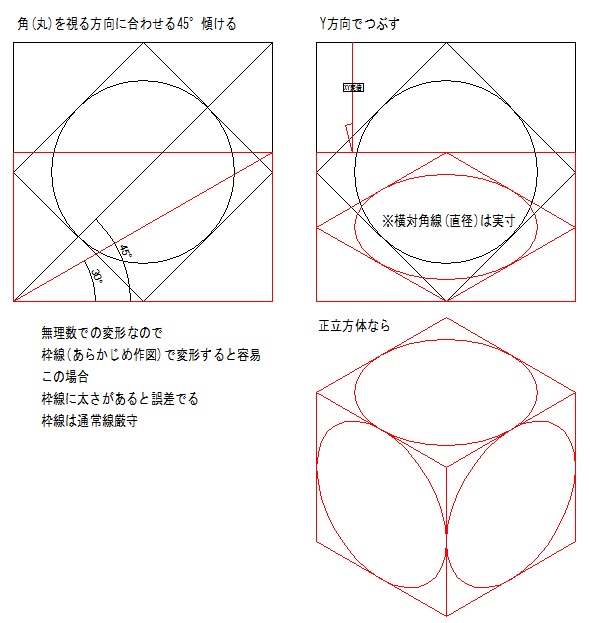

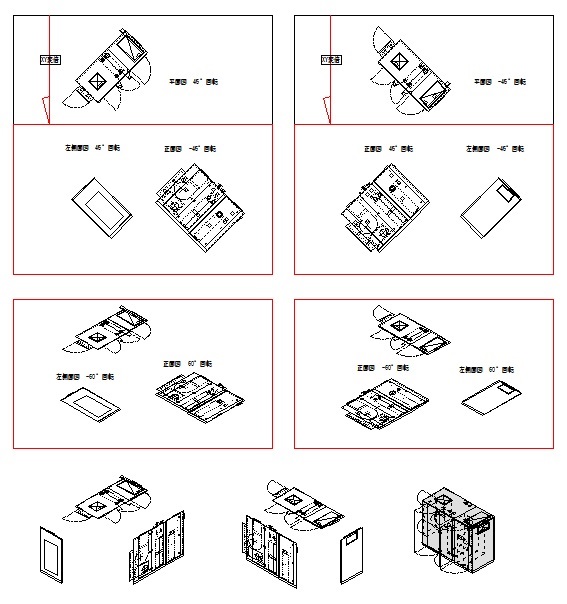

平面の場合と実例






【基本(面の加工).jpg : 92.3KB】




【基本(面の加工).jpg : 92.3KB】

　



━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
