| 地下の槽からくみ上げるとき ポンプが１ｍ3/min 揚程が１０ｍとします。 地上部までポンプ設置個所から１０ｍ下の場合 吐出管にかかる圧力は性能曲線からしますとほとんど圧がかからないですよね？ この場合、一時的に吐出側のバルブを閉めても配管にストレスがそんなにかからないと考えてよろしいでしょうか？ 地下の槽の水位がポンプ設置個所から＋２ｍの場合に上記より＋２ｍ圧力が強くなると考えてよろしいのでしょうか？ 簡単なイメージ図を作成しました。 よろしくおねがいします。 |
| こんにちは。 ご質問の分野の専門家です。 イメージ図が添付されてないためレスが付きにくいのではと思います。 再度投稿なされてはいかがかと思います。 なお、現場の状況をこちらで勝手に想像いたしますと、 地下水槽の水位とポンプ設置位置の落差が２ｍ。 ポンプの能力が１ｍ３/min X 10ｍとするなら、 その要項点での運転時吐出側の配管には８ｍの圧力がかかります。 もし、地下水槽とポンプの落差が10ｍあるとしますと、 ポンプはその高さを吸い上げることができません。 これが物理的に無理と言う意味です。 ご不審ならばいろいろなポンプメーカーにお問い合わせしてみてください。 また、地下水槽の水位がポンプに対して+２ｍというのは、 流し込みという意味だとしますと、 ポンプの能力とは関係ナシにポンプから２ｍの高さまで水は上がりますので、 おっしゃるとおりポンプから１０ｍに位置で２ｍ分の圧力が残っています。 最後に、一時的にせよ吐出側のバルブを全閉にすることはお勧めしません。 給水加圧ポンプならば圧力と流水センサーで全閉状態を検地し、 自動的にポンプは停止します。 しかし普通の揚水ポンプ送水ポンプではその昨日を用意していないことが多いので、 配管内の水の温度上昇現象が起きます。 数秒程度ならば問題が起きないと思いますが、 うっかり忘れで数時間そのままにされますと、 配管やポンプを破損するような事故が起きる可能性があります。 |

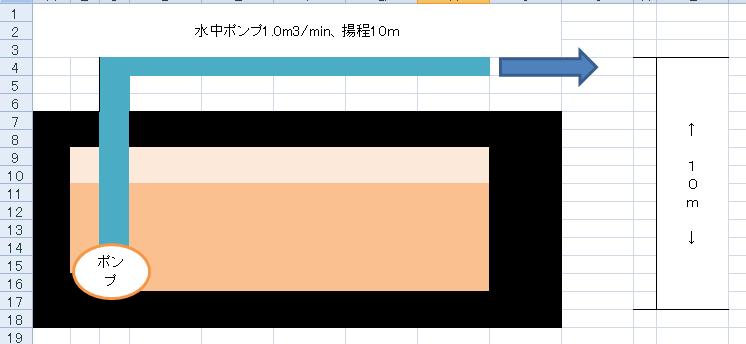

| ポンプ屋様レスありがとうございます。 ファイルが添付されてませんでした申し訳ございません。 抽象的なイメージ図ですので付けてもあまり変わらなかったと思います（苦笑） 私の考え方で単純ながら大丈夫とのことで安心しました。 地上部の配管ロスを含めても締め切った場合、いくつまで耐えれるというのは危険ですが計算上出ないものなのですね。 締切運転しないのはもちろんですが、短い時間締め切った場合の圧力や地上部の配管が長い場合配管にかかる圧力も低くなり（横に押し出す力だけになり）問題ない揚程や水位があるかと思いますので、そこら辺も探ってみたいと思います。  【無題(3).jpg : 26.5KB】 |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
