Ｐａｇｅ 3440 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 建築設備フォーラムへ ┃ 会議室に戻る ┃ ＩＮＤＥＸ ┃ ≪前へ │ 次へ≫ ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ▼スナックの換気扇の容量計算 たけ 18/10/14(日) 14:35 ┗Re:スナックの換気扇の容量計算 masa 18/10/14(日) 23:47 ┗Re:スナックの換気扇の容量計算 たけ 18/10/15(月) 0:03 ┗Re:スナックの換気扇の容量計算 masa 18/10/15(月) 2:01 ─────────────────────────────────────── ■題名 ： スナックの換気扇の容量計算 ■名前 ： たけ ■日付 ： 18/10/14(日) 14:35 -------------------------------------------------------------------------

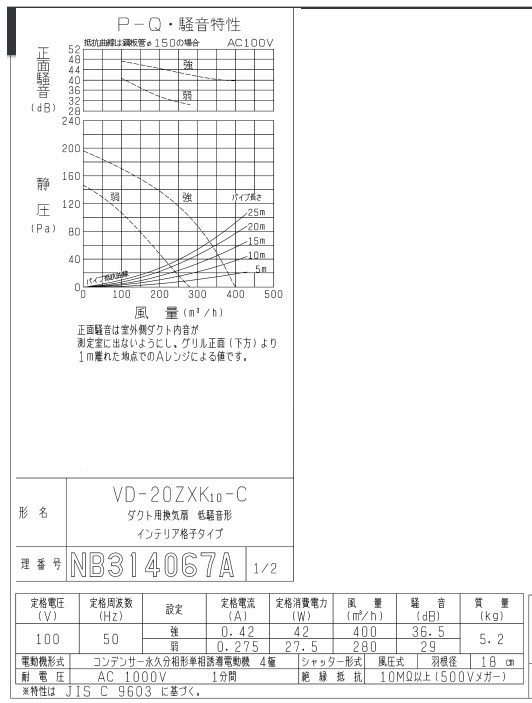

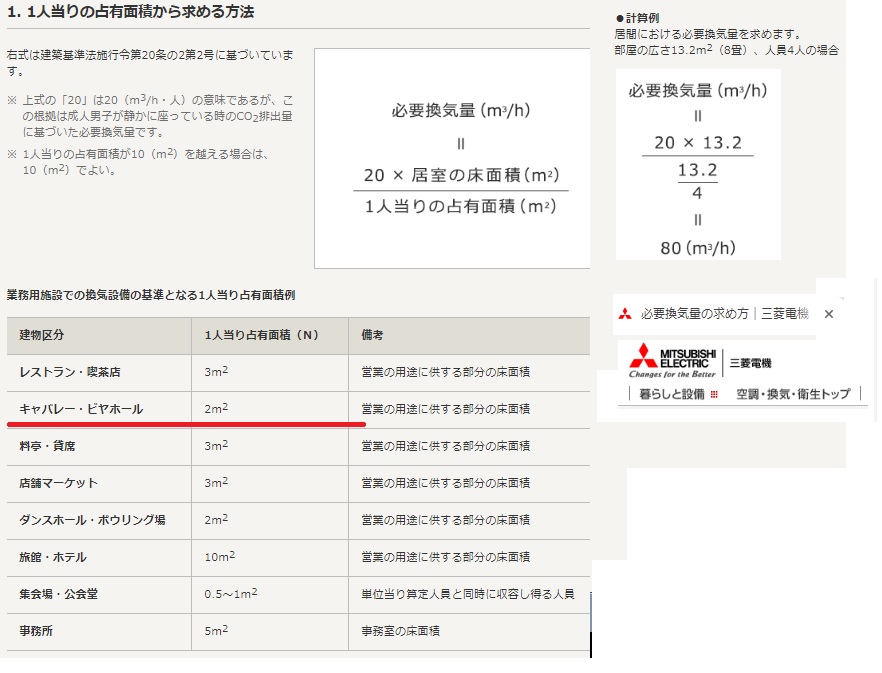

| 換気扇の容量計算についてお願いします 建物の広さが１１ｍ（縦）×３．６ｍ（横）×２．５ｍ（高さ）です スナックになります。（古い木造です） ↑の寸法に①トイレ（縦1.6ｍ*横1ｍ*高さ2.5ｍ） ②厨房（縦1.4ｍ*横2.6ｍ*高さ2.5ｍ）が含まれています。 ①トイレには天井に１００Φのパイプファン ②厨房には家庭用のレンジフード（シロッコファン）を取付します ※給気用の１５０Φのダクトを二箇所位、天井に取付予定です。 今回、リフォームをしてカラオケありのスナックにします。 人は２０人でいっぱいになります。 建物横幅は３．６ｍなので建物の中央に設置すれば 換気扇のダクトの長さは最大でも２ｍで十分になります。 三菱のHPにあるものを参考にすると 必要換気量＝２０×居室の床面積（11*3.6ｍ＝39.6ｍ2）／一人当たりの占有面積 （建物区分 キャバレーより ２ｍ2） ３９６ｍ3／ｈ＝２０×３９．６ｍ２／２ｍ2 となるのでしょうか。 ３９６ｍ3／ｈとなるとＶＤ－２０ＸＺ１０－Ｃあたりを一台で ＯＫとなるのでしょうか？ ちょっと換気できないと思うのですが 私の解釈間違ってますか 普段は電気工事が主なので換気計算なんてした事がありません よろしくお願いします。 急いでいます。 よろしくお願いします  【三菱01.jpg : 127.3KB】  【三菱02.jpg : 84.7KB】 |
| まず、給気ダクト150φ、基準圧力損失1Pa/mの場合の風量は180m3/hです。 したがって、給気ダクト150φ×2本の場合の風量は360m3/hとなります。（給気ダクトの風量が足りません） 換気扇の選定ですが、質問文に添付されているVD-20ZXKは、396m3/hで静圧0ですから、選定できません。 また、換気扇の排気口を接続口径150φとした場合は、深型フード（FD付）の場合は、圧力損失が100Paとなり、吐出風速も5m/sを超えます。 質問文の風量で設計する場合は、換気扇の接続ダクトを200φ、基準圧力損失1Paとして、排気ベンドキャップの圧力損失200φ、400m3/hで、30Pa、換気扇の必要機外静圧は、ダクト長さを2mとした場合は、Ps＝30＋2×（1＋2）×1＝30＋6＝36→静圧余裕率20％として、36×1.2＝43.2→50Paとします。 換気扇仕様としては、400m3/h×50Paとなります。 スナックで、個人経営の場合は、喫煙の可能性も検討する必要がある場合は、60m3/h・人程度で設計した方が安全と言えます。 したがって、20人の場合は、20×60＝1,200m3/hを設計風量とする必要があります。 一般の天井埋込換気扇の場合は、最大風量は550m3/hで、機外静圧100Pa程度です。 1,200m3/h÷3＝400m3/hを換気扇1台の風量と設定します。 接続ダクトを200φとすると、基準圧力損失1Pa/mとなります。 局部圧力損失の直管相当長を安全の為、直管長さの2倍とします。 排気ベンドキャップの圧力損失は、深型フード（FD付）とした場合は、200φ、400m3/hで、30Paとなります。 換気扇の必要機外静圧は、ダクト長さを2mとした場合は、Ps＝30＋2×（1＋2）×1＝30＋6＝36→静圧余裕率20％として、36×1.2＝43.2→50Paとします。 換気扇の仕様としては、400m3/h×50Pa×3台とします。 この場合、給気ダクトの風量は、150φ×2では足りないので、200φ×3とする必要があります。 また、レンジフード用の給気は、専用に150φ～200φを設置する必要があります。 禁煙とした場合は、建築基準法の最低風量は、20m3/h・人ですが、実用上は、25～35m3/h・人程度とした方が安全でしょう。 この場合は、20×25＝500m3/h、20×35＝700m3/hとする事になります。 |
| ありがとうございます なんか理解できませんが もう少しなやんでみます 給気口 150φ 三ヶ所にしようかと思います それでもダメですよね また、書き込みます |
| 回答に記載しませんでしたが、給気ダクトのみの場合は、給気ダクトの外気取り入れ口、給気ダクト、室内の制気口の圧力損失を見込む必要があります。 150φ×３本で、風量400m3/hの場合は、400÷3≒134m3/h・箇所となり、深型ベンドキャップ（FD付）の場合の圧力損失は、20Pa、ダクト圧力損失は、0.6Pa/mとなります。 仮に、ダクト長さを2mとすると、給気ダクトの圧力損失は、0.6×（1+2）＋20（外気取り入れ口）＋20（室内制気口）＝41.8Paとなります。 換気扇の必要静圧にこれを加えるので、換気扇静圧としては、100Pa程度を見込む事になります。 |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
